齿轮是机器设备中应用十分广泛的传动零件，用来传递运动和动力，改变轴的旋向和转速。

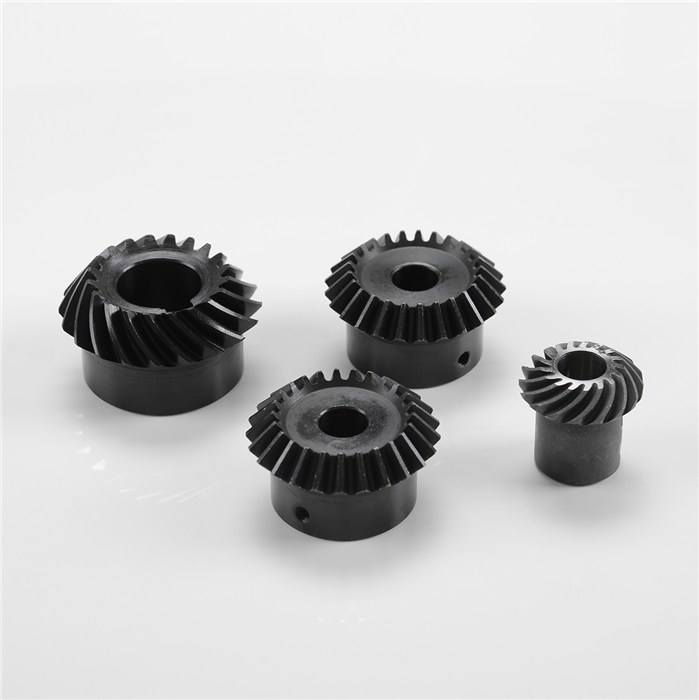

常见的传动齿轮有三种：圆柱齿轮传动——用于两平行轴间的传动；圆锥齿轮传动——用于两相交轴间的传动；蜗杆蜗轮传动——用于两交错 轴间的传动。精密齿轮加工
直齿圆柱齿轮
直齿圆柱齿轮各部分的名称及参数
（1）齿数z——齿轮上轮齿的个数。
（2）齿顶圆直径da ——通过齿顶的圆柱面直径。
（3）齿根圆直径df ——通过齿根的圆柱面直径。
（4）分度圆直径d ——分度圆直径是齿轮设计和加工时的重要参数。分度圆是一个假想的圆，在该圆上齿厚s与槽宽e相等，它的直径称为分度圆直径。
（5）齿高h ——齿顶圆和齿根圆之间的径向距离。
（6）齿顶高ha ——齿顶圆和分度圆之间的径向距离。
（7）齿根高hf ——分度圆与齿根圆之间的径向距离。
（8）齿距p ——在分度圆上，相邻两齿对应齿廓之间的弧长。上海高精密齿轮
（9）齿厚s ——在分度圆上，一个齿的两侧对应齿廓之间的弧长。
（10）槽宽e ——在分度圆上，一个齿槽的两侧相应齿廓之间的弧长。
（11）模数m ——由于分度圆的周长πd = p·z ，所以d =·z ，就称为齿轮的模数。国家标准对模数规定了标准值。（12）压力角α——相互啮合的一对齿轮，其受力方向（齿廓曲线的公法线方向）与运动方向之间所夹的锐角，称为压力角。同一齿廓的不同点上的压力角是不同的，在分度圆上的压力角，称为标准压力角。国家标准规定，标准压力角为20°。
（13）中心距a ——两啮合齿轮轴线之间的距离。
